Huading Separator offre una gamma di prodotti per il frantoio di palma che si concentra sulle attrezzature per la sala olearia. Non solo il separatore di olio di palma, ma anche la centrifuga decanter per olio di palma.
I prodotti che commercializziamo sono:
━ Separatore di ugelli
━ Centrifuga decanter
━ Purificatore di olio di palma

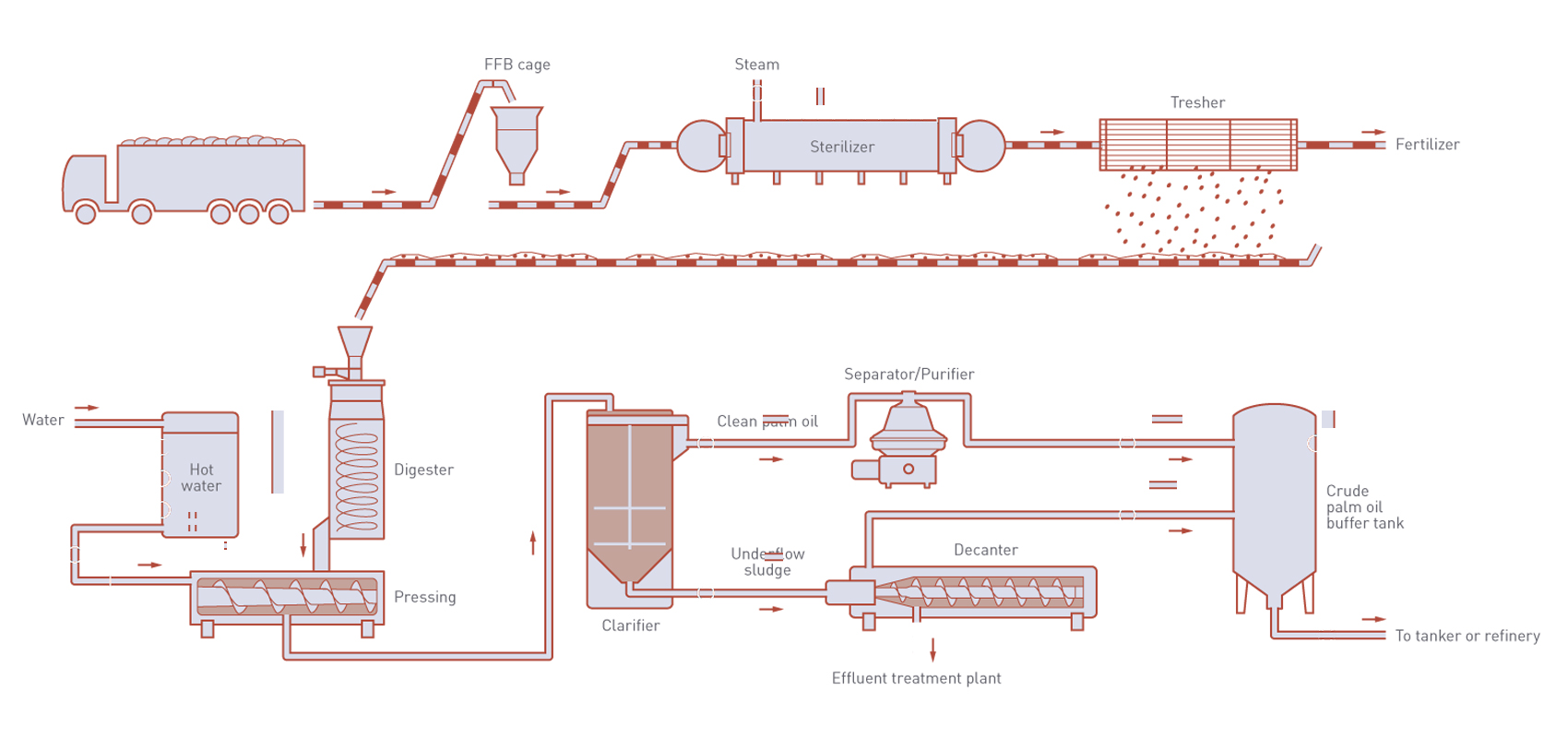

diagramma di flusso-decanter-centrifuga-processo-olio-di-palma-grezzo
L’olio di palma dal sottoflusso può essere recuperato mediante uno dei seguenti sistemi:
━Separatore ugelli trifase
━Centrifuga decanter trifase
━Decanter a due o tre fasi in combinazione con separatore a ugelli
Separatore di ugelli
Il separatore a ugelli PAND viene utilizzato per il recupero dell'olio di palma dal flusso inferiore del serbatoio di decantazione in un frantoio per l'olio di palma. Questo sottoflusso è comunemente chiamato acqua di fango. Il separatore di olio di palma con ugello PAND viene talvolta installato per recuperare l'olio dalla fase pesante di un decanter trifase. Il decanter ha rimosso l'olio e ne è rimasto pochissimo per il separatore di olio di palma dell'ugello PAND. Il compito principale è recuperare l'olio nel terzo strato. L'operazione di separazione richiesta in questo caso è quella di separare tra acqua e acqua con olio contenente solidi sospesi.
La separazione avviene in una vasca rotante contenente dischi conici, dove nello spazio tra ciascun disco avviene la separazione vera e propria. L'alimentazione liquida entra nella vasca attraverso un tubo di alimentazione fisso in un distributore rotante inserito al centro della vasca e quindi passa nel pacco di dischi. I solidi vengono scaricati continuamente attraverso gli ugelli periferici. Lo scarico degli ugelli esce dalla macchina per gravità attraverso un'uscita nel telaio. Le acque vengono forzate verso la parete della vasca dove vengono scaricate sotto pressione attraverso la pompa centripeta. Anche l'olio concentrato viene pompato tramite una pompa centripeta incorporata. Se il contenuto di olio e acqua nella vasca si sposta verso l'esterno, con il rischio che l'olio venga espulso insieme ai solidi, l'acqua dal serbatoio di compensazione sopraelevato entrerà automaticamente nella vasca e riporterà il livello dell'olio alla posizione normale.
Rimuovendo i portaugelli dall'esterno e sciacquando la vasca con acqua mentre si lavora a bassa velocità, è possibile pulire il separatore ugelli PAND senza smontarlo. In questo modo si riducono i tempi di fermo macchina.
Inoltre, il separatore di olio di palma con ugello PAND è dotato di un programma CIP. L'acqua di lavaggio viene inizialmente introdotta nel tubo di ingresso dell'alimentazione quando la centrifuga funziona a bassa velocità per alcuni cicli, seguiti successivamente dall'introduzione dell'acqua di lavaggio nell'uscita della fase leggera chiarificata (olio recuperato) attraverso il pacco di dischi quando funziona a velocità più elevata.
Tutte le parti a contatto con il liquido sono in acciaio inossidabile. Il telaio è in ghisa, tranne la parte superiore e la cappa del telaio che sono in acciaio inossidabile. Come protezione contro l'erosione, il separatore di olio di palma PAND contiene diverse protezioni e rivestimenti contro l'erosione.
Centrifuga decantatrice
Il decanter trifase della serie PAWT separa la miscela di petrolio greggio pressato che proviene dal flusso inferiore del serbatoio di decantazione principale in una fase oleosa, un pannello di solidi secchi e acque reflue praticamente prive di olio. La fase oleosa viene inviata a un purificatore, che lucida l'olio di palma e rimuove in modo affidabile anche piccoli contaminanti di alta qualità.
I fanghi di olio di palma entrano nella vasca rotante attraverso un tubo di alimentazione fisso e vengono gettati radialmente verso l'esterno nella vasca attraverso le porte di alimentazione nel mozzo del trasportatore. Per mezzo della forza centrifuga i solidi e i liquidi vengono separati gli uni dagli altri nella vasca.
Mentre le particelle solide si depositano sulla parete del tamburo e vengono scaricate tramite una coclea, la fase liquida depurata si accumula sopra la fase solida separata e viene scaricata all'estremità opposta del tamburo. La fase oleosa e la fase acquosa passano alle rispettive uscite. La fase liquida leggera (olio) scaricata tramite tubi pescanti regolabili per gravità, e la fase liquida pesante scaricata tramite stramazzi di troppopieno.
La centrifuga decanter trifase serie PAWT è dotata di due motori, controllati da due VFD separati. Il sistema VFD ottimizza la velocità differenziale senza cambiare cinghie o pulegge durante il funzionamento.
La centrifuga decanter PAWT offre la protezione dall'usura. Le diverse zone ed elementi di una centrifuga decanter necessitano di protezioni antiusura diverse. Una varietà di materiali garantisce che le operazioni siano in grado di resistere alle alte temperature, nonché a prodotti pesanti e corrosivi.
• Per proteggere la vasca, la superficie interna è dotata di listelli. Le uscite della vasca sono protette da boccole con rivestimento duro facilmente sostituibili.
• Per proteggere la coclea, i facchini sono protetti con piastrelle in carburo di tungsteno sinterizzato.
• Per proteggere le porte di scarico dei fanghi, queste porte sono protette con boccole resistenti all'erosione.
• Per proteggere l'involucro dei solidi, la superficie ricevente è dotata di una spessa piastra in acciaio inossidabile.
Huading Separator fornisce soluzioni di separazione centrifuga per tutte le procedure e i processi di recupero dell'olio di palma. La tecnologia a funzionamento continuo combina un design robusto e di alta qualità con un'elevata resa del prodotto e una qualità dell'olio positiva. La centrifuga decanter Huading Separator copre l'intero intervallo di produttività richiesto nell'industria dell'olio di palma con capacità da 30 t a 100 t FFB/h.
Purificatore d'olio
Il purificatore dell'olio di palma è ampiamente utilizzato per la purificazione dell'olio di palma. L'olio viene alimentato dal serbatoio dell'olio al depuratore dove vengono rimosse le impurità e l'acqua. Dopo la purificazione, l'olio passa all'essiccatore sotto vuoto e infine viene pompato nel serbatoio di stoccaggio principale tramite un radiatore dell'olio.
Il purificatore PASB è una centrifuga a dischi con espulsione di solidi. La vasca rotante è azionata dal motore elettrico tramite cinghia piatta o vite senza fine. Con l'alimentazione chiusa, l'olio viene spostato dalla vasca mediante l'aggiunta di acqua di spostamento e viene aggiunta acqua di scarico per rilasciare la forza di chiusura idraulica, abbassando il fondo scorrevole della vasca. Dopo il ciclo di scarico, nella vasca viene stabilita una nuova tenuta idraulica e la separazione continua. L'olio viene immesso nel purificatore utilizzando una pompa esterna. All'interno della vasca si trovano lo scivolo d'acqua di esercizio e l'impianto idraulico completo che controlla gli scarichi dei fanghi. Non vi è alcuna possibilità di contaminazione da fonti esterne.
La vasca del separatore è progettata per lo scarico parziale dei fanghi separati, il che significa che la perdita di olio è minima. Il sistema di azionamento è a cinghia, ovvero a vite senza fine e ruota elicoidale.
Il sistema di alimentazione avviene tramite sistema di pompaggio esterno. Non è necessario alcun serbatoio d'acqua in funzione poiché il depuratore richiede acqua ad alta pressione e ciò è ottenuto da una pompa dell'acqua esterna che funziona solo durante il ciclo di scarico. La scarica deve essere effettuata a intervalli regolari di 15-20 minuti e ogni ciclo di scarica dura diversi secondi. Il sistema di scarico è completamente automatizzato con sistema di esclusione manuale.
