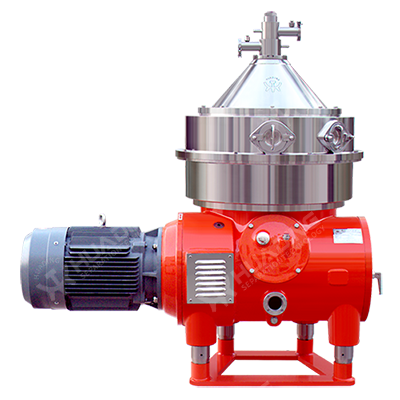

Separatore a ugelli PAND45 in versione trifase
Separazione dei fanghi di olio di palma e disoleazione degli effluenti dei frantoi di olio di palma
Il separatore a ugelli PAND viene utilizzato per il recupero dell'olio di palma dal flusso inferiore del serbatoio di decantazione in un frantoio per l'olio di palma. Questo sottoflusso è comunemente chiamato acqua di fango. Il separatore di olio di palma con ugello PAND viene talvolta installato per recuperare l'olio dalla fase pesante di un decanter trifase. Il decanter ha rimosso l'olio e ne è rimasto pochissimo per il separatore di olio di palma dell'ugello PAND. Il compito principale è recuperare l'olio nel terzo strato. L'operazione di separazione richiesta in questo caso è quella di separare tra acqua e acqua con olio contenente solidi sospesi.
La separazione avviene in una vasca rotante contenente dischi conici, dove nello spazio tra ciascun disco avviene la separazione vera e propria. L'alimentazione liquida entra nella vasca attraverso un tubo di alimentazione fisso in un distributore rotante inserito al centro della vasca e quindi passa nel pacco di dischi. I solidi vengono scaricati continuamente attraverso gli ugelli periferici. Lo scarico degli ugelli esce dalla macchina per gravità attraverso un'uscita nel telaio. Le acque vengono forzate verso la parete della vasca dove vengono scaricate sotto pressione attraverso la pompa centripeta. Anche l'olio concentrato viene pompato tramite una pompa centripeta incorporata. Se il contenuto di olio e acqua nella vasca si sposta verso l'esterno, con il rischio che l'olio venga espulso insieme ai solidi, l'acqua dal serbatoio di compensazione sopraelevato entrerà automaticamente nella vasca e riporterà il livello dell'olio alla posizione normale.
Rimuovendo i portaugelli dall'esterno e sciacquando la vasca con acqua mentre si lavora a bassa velocità, è possibile pulire il separatore ugelli PAND senza smontarlo. In questo modo si riducono i tempi di fermo macchina.
Inoltre, il separatore di olio di palma con ugello PAND è dotato di un programma CIP. L'acqua di lavaggio viene inizialmente introdotta nel tubo di ingresso dell'alimentazione quando la centrifuga funziona a bassa velocità per alcuni cicli, seguiti successivamente dall'introduzione dell'acqua di lavaggio nell'uscita della fase leggera chiarificata (olio recuperato) attraverso il pacco di dischi quando funziona a velocità più elevata.
Tutte le parti a contatto con il liquido sono in acciaio inossidabile. Il telaio è in ghisa, tranne la parte superiore e la cappa del telaio che sono in acciaio inossidabile. Come protezione contro l'erosione, il separatore di olio di palma PAND contiene diverse protezioni e rivestimenti contro l'erosione.
Specifiche:
| Capacità | fino a 15 m3/h |
| Velocità della vasca | 5400 giri/min |
| Potenza del motore | 30 Kw |
| Peso | 2000Kg |

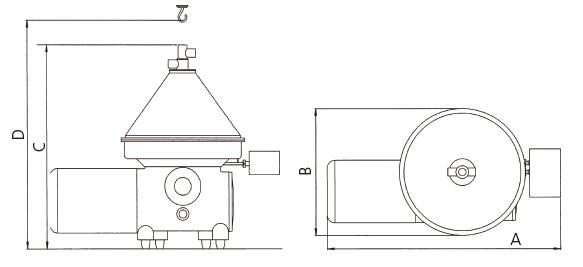

Dimensione
| Dimensione(mm) | A | B | C | D |
| PAND45 | 1600 | 950 | 1700 | 2500 |

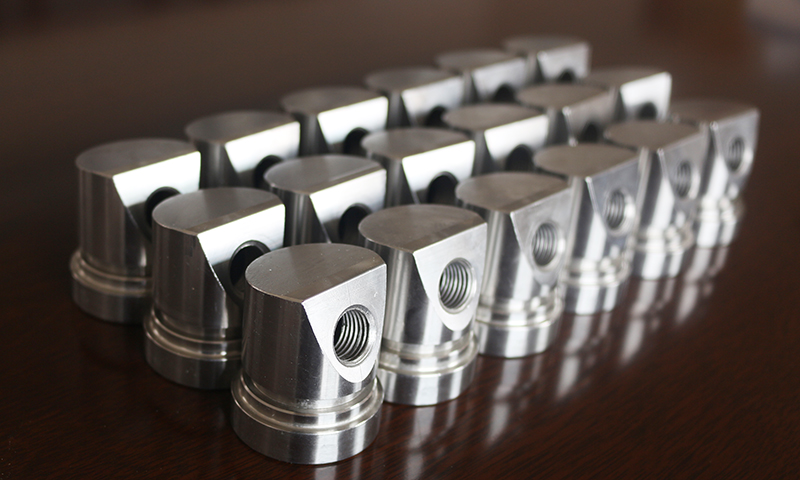

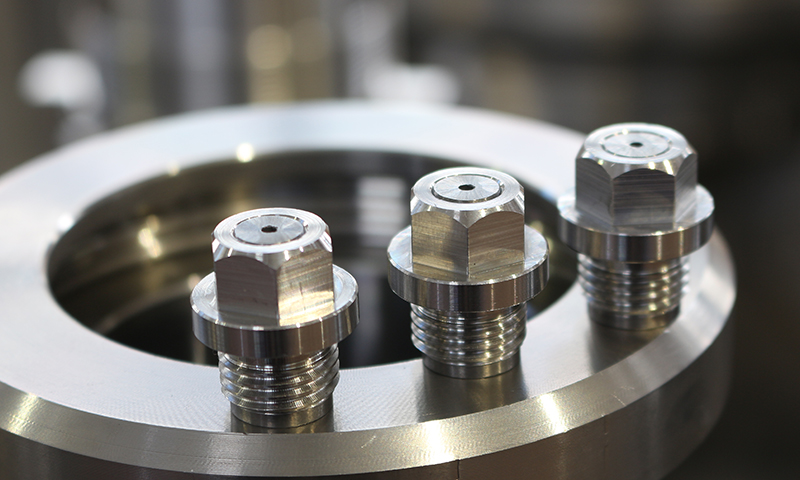

| Ugello | Inserire la boccola |
| |
Sia l'ugello che la boccola di inserimento possono essere utilizzati per altri separatori di ugelli. Maggiori informazioni, non esitate a contattarci.
